Izolovaný terminálkonektory sú základnými komponentmi moderných elektrických systémov. Kombináciou vodivého kovu s ochrannou izoláciou zaisťujú bezpečné, spoľahlivé a dlhotrvajúce spojenia pre vodiče a elektrické zariadenia. V tejto príručke skúmame, čo sú izolované terminály, ich kľúčové výhody, rôzne dostupné typy a ako si ich vybrať a efektívne ich používať v reálnych aplikáciách.
Táto komplexná príručka vysvetľuje definíciu, výkonnostné výhody, typy, aplikácie, spôsoby inštalácie, bezpečnostné hľadiská a budúce trendy súvisiace s izolovanými koncovkami – kritickými konektormi v elektrotechnike a elektroinštalácii. Zahŕňame tabuľky, často kladené otázky, citácie z odvetvia a praktické tipy, ktoré pomôžu inžinierom, elektrikárom a kupujúcim robiť informované rozhodnutia.

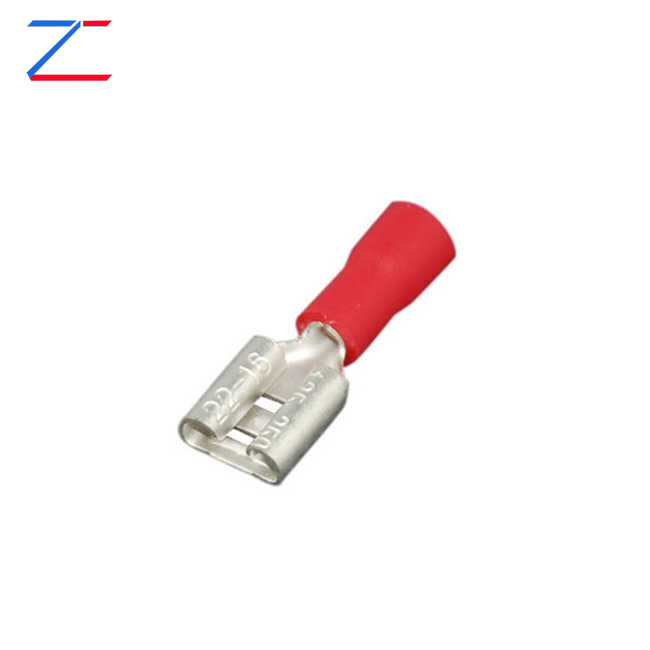

Izolovaná svorka je typ elektrického konektora, ktorý kombinuje kovovú vodivú časť s ochranným izolačným puzdrom. Izolácia – zvyčajne vyrobená z vinylu, nylonu alebo teplom zmrštiteľného polyméru – obklopuje kovový valec, aby sa zabránilo náhodnému kontaktu s inými vodivými povrchmi a zlepšila sa odolnosť voči prostrediu.
Tieto terminály sa používajú na pripojenie vodičov k zariadeniam, distribúciu energie a umožnenie kontinuity signálu v automobilových, priemyselných, komerčných a domácich elektrických aplikáciách.
Izolované koncovky poskytujú viacero výhod oproti neizolovaným konektorom, najmä v prostrediach, kde záleží na bezpečnosti, odolnosti a identifikácii. Nižšie uvádzame niekoľko kľúčových dôvodov, prečo ich používať:
| Typ terminálu | Popis | Typický prípad použitia |
|---|---|---|
| Krúžkový terminál | Uzavretá slučka pre bezpečné skrutkové spojenia. | Ovládacie panely, pripojenia automobilových batérií. |
| Lopatkový/vidlicový terminál | Otvorený dizajn umožňuje jednoduché odstránenie. | Skrutkové svorky tam, kde je časté odstraňovanie. |
| Konektor na tupo | Inline spájanie dvoch drôtov. | Predlžovanie a opravy drôtov. |
| Rýchle odpojenie | Párenie muža a ženy pre rýchle spojenie. | Modulárne vybavenie a automobilová elektroinštalácia. |
Izolačná vrstva izolovanej koncovky môže byť:
Inštalácia izolovaných koncoviek zahŕňa výber správneho typu, prípravu drôtu a bezpečné krimpovanie. Všeobecné kroky zahŕňajú:
Izolované terminály sa široko používajú v rôznych odvetviach vrátane:
Zabezpečte, aby izolované koncovky spĺňali uznávané normy, ako sú UL, RoHS a IEC tam, kde je to možné. Dodržiavajte pokyny výrobcu týkajúce sa prispôsobenia prierezu drôtu, správneho používania nástroja a hodnotenia prostredia. Správna inštalácia zabráni skratom, úrazu elektrickým prúdom a zlyhaniu pripojenia.
Aký je rozdiel medzi izolovanými a neizolovanými svorkami?
Izolované svorky majú ochranné puzdro, ktoré zabraňuje náhodnému kontaktu a zlepšuje odolnosť proti vlhkosti a vibráciám; neizolovaným koncovkám chýba táto manžeta a sú najlepšie pre kontrolované vnútorné prostredie.
Ako farebné kódovanie ovplyvňuje izolované svorky?
Farba izolácie zvyčajne označuje rozsah prierezu vodiča, čo uľahčuje prispôsobenie koncovky správnej veľkosti vodiča.
Môžu sa izolované svorky používať vonku?
Áno – najmä tepelne zmrštiteľné koncovky s lepiacou podšívkou ponúkajú odolnosť voči vlhkosti a korózii pre vonkajšie alebo morské prostredie.
Vyžadujú izolované terminály špeciálne nástroje?
Použite správny krimpovací nástroj, ktorý zodpovedá typu koncovky a prierezu vodiča, aby ste zaistili bezpečné mechanické a elektrické pripojenie.
Sú všetky izolované svorky vhodné do prostredia s vysokou teplotou?
Nie—vyberte svorky s izolačným materiálom určeným pre špecifické tepelné podmienky vašej aplikácie; nylon je lepší pre vyššie teploty ako vinyl a tepelne zmrštiteľný poskytuje vynikajúcu ochranu.
Izolované svorky sú základom bezpečných a účinných elektrických spojení. Pochopením ich typov, materiálov, spôsobov inštalácie a aplikácií môžete prijímať informované rozhodnutia, ktoré zlepšujú spoľahlivosť a bezpečnosť systému. Či už zapájate priemyselný ovládací panel alebo automobilový zväzok, výber správnej izolovanej koncovky predstavuje významný rozdiel.
